THÔNG TIN CHI TIẾT MÁY

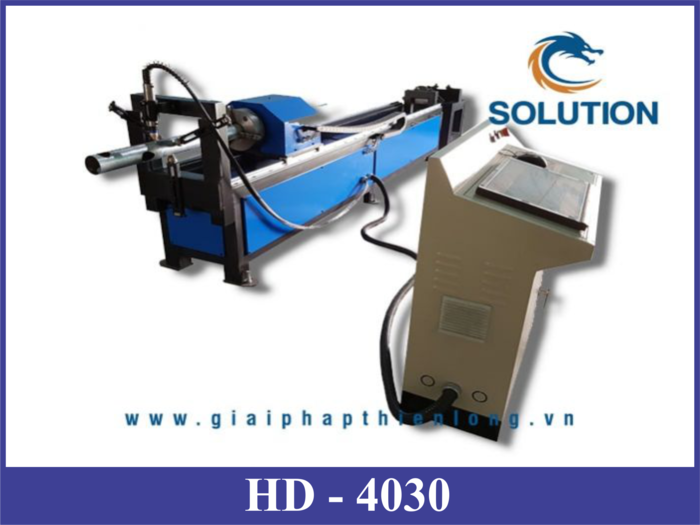

HD-4030 là dòng máy cắt ống bằng plasma tích hợp bộ điều khiển CNC giúp máy có nhiều chức năng có thể thay thế sức lao động đáng kể của con người. Máy cắt ống plasma CNC HD-4030 có thể cắt mọi biên dạng mong muốn dựa theo bảng vẽ của khách hàng và đã tích hợp các thư viện có sẵn trong máy chỉ cần khai báo kích thước ống là có thể cắt ngay (những biên dạng có trong máy).
Sử dụng các linh kiện nhập khẩu chính hãng từ các nhà cung cấp hàng đầu như: Động sơ servo Panasonic của Nhật, Hệ thống truyền động TBI Đài Loan nổi tiếng, Bộ điều khiển trung tâm chính hãng, sử dụng máy tính công nghiệp chuyên dụng chống nhiễu tuyệt đối với môi trường công nghiệp. Máy HD-4030 là một sản phẩm hoàn hảo, với tốc độ cắt cao, cắt được nhiều loại quy cách khác nhau. Ngoài ra máy sử dụng công nghệ plasma cho tốc độ cắt cao, nhanh, hiệu quả chuyển đổi năng lượng cao gấp 6 lần khi cắt oxy-gas truyền thống. Phần mềm được tích hợp sẵn trên máy không phải vẽ hay căn chỉnh phức tạp, khi sử dụng, chi phí bảo trì rất thấp.
THÔNG SỐ KỸ THUẬT:
|
Thông số máy |
|
|
Động sơ servo |
3 servo Panasonic ( Nhật) |
|
Bộ điều khiển CNC |
Máy tính công nghiệp |
|
Hệ thống ray trượt |
TBI Motion |
|
Hệ thống truyền động |
Hộp số hành tinh |
|
Tốc độ tối đa trục di chuyến mâm cặp |
20m/phút |
|
Điện áp đầu vào |
AC220V 1P hoặc AC380V 3P |
|
Kích thước máy khung máy |
800x3500x1200mm |
|
Sai số vị trí cơ khí |
+ 0.01mm |
|
Sai số vị trí cơ khí lặp lại |
+ 0.01mm |
|
Gia tốc |
1G |
|
Tải trọng tối đa di chuyển phôi |
400kg |
|
Trọng lượng máy |
1 Tấn |
|
Kích thước vị trí đặt máy |
3m X 4m |
|
Đường kính phôi lớn nhất |
219mm |
|
Chiều dài phôi tối đa |
3000mm đối với phôi lớn hơn ống 90 6000mm đối với phôi nhò hơn ống 90 |

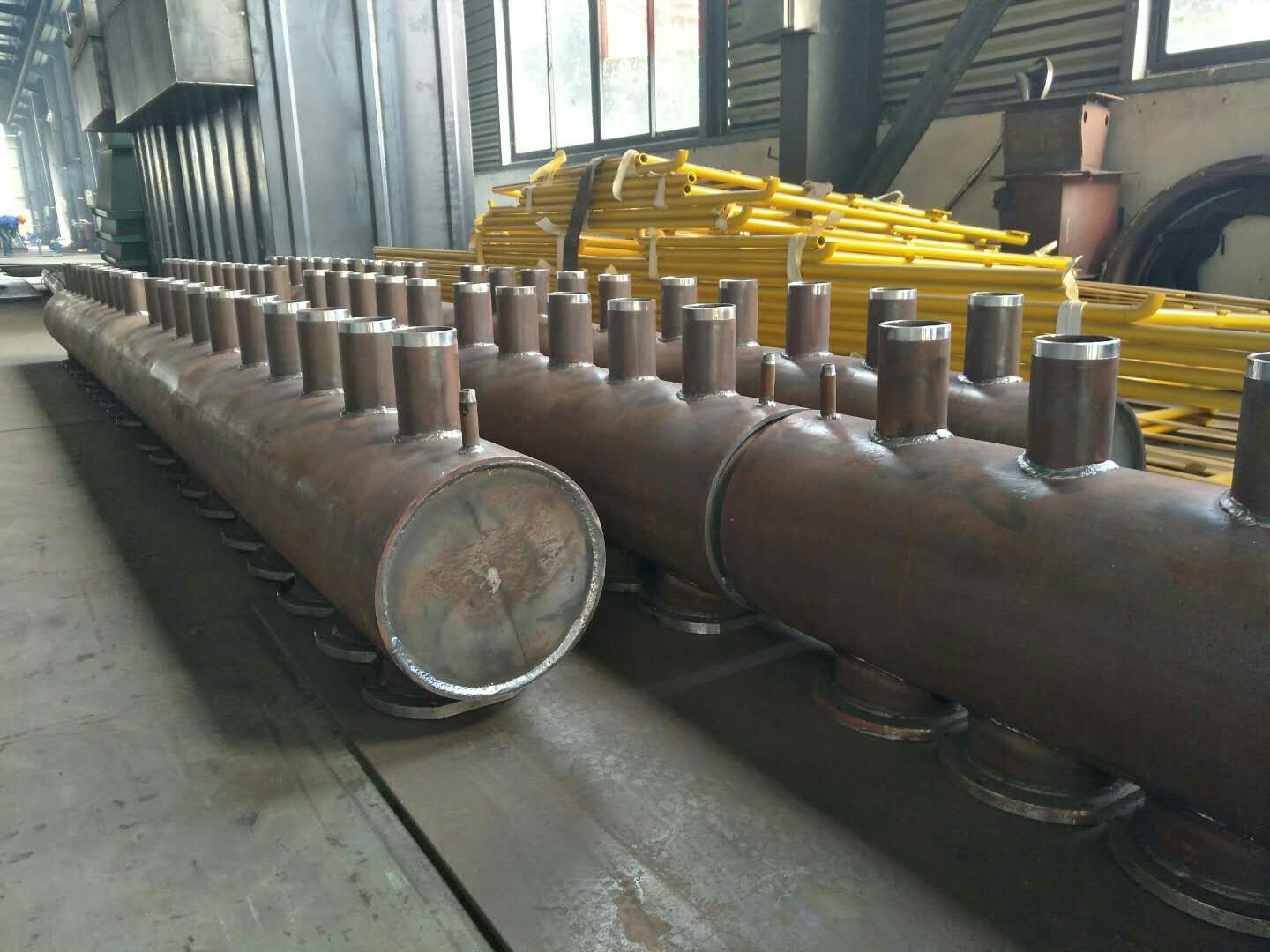

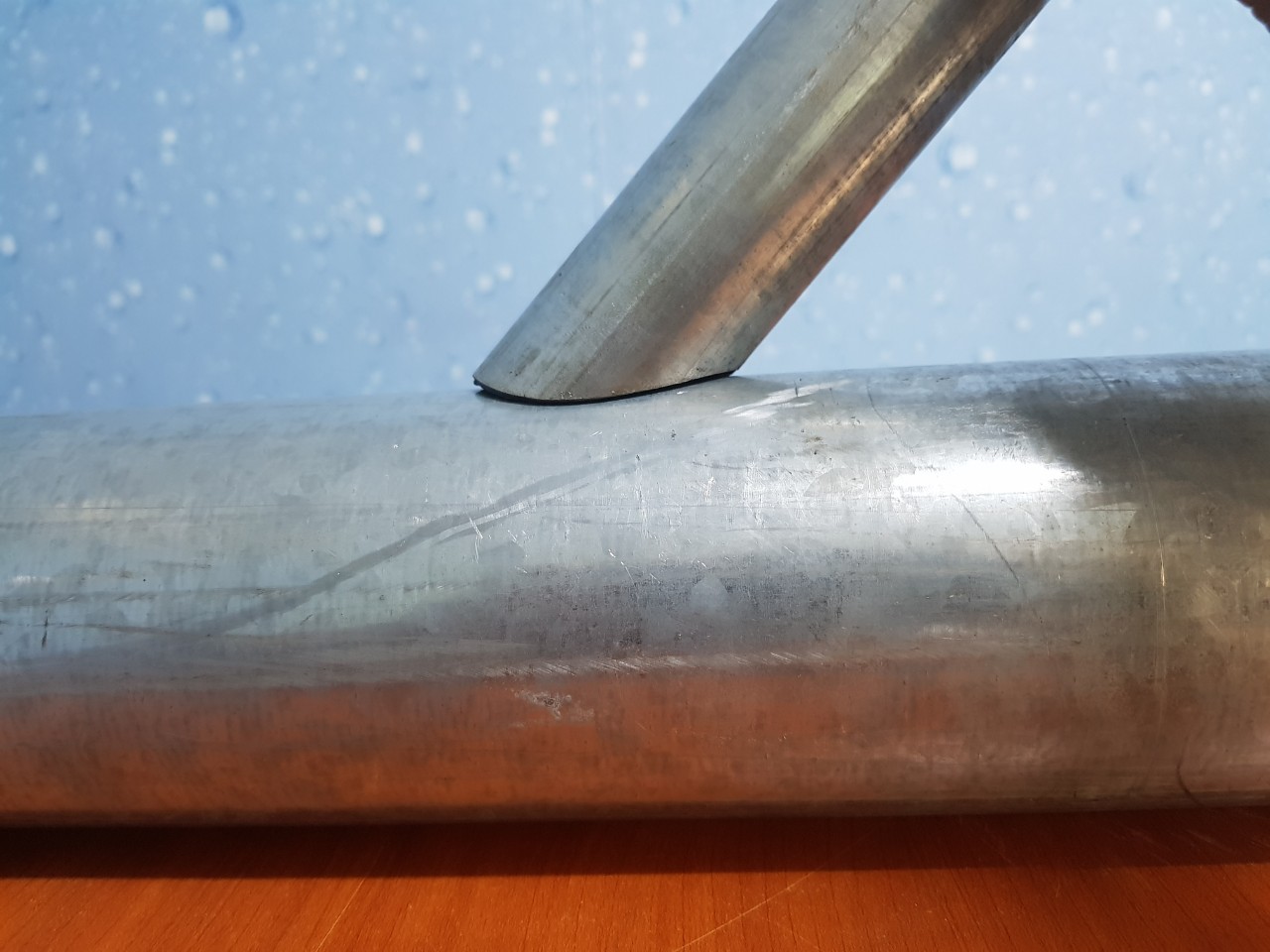

Một số hình ảnh:
